Гибкие бесшовные шинопроводы серии AN
Схема установки
• Поставляется цельный токопровод длиной до 1000 метров без соединений.
• Удобная и быстрая установка. В зависимости от нагрузки доступны различные модели: 2Р, 3Р, 4Р, 5Р, которые можно подобрать под нагрузку для экономичного и рационального использования.
• Также возможна комбинация 2Р, 3Р, 4Р, 5Р в модели 6Р и выше.

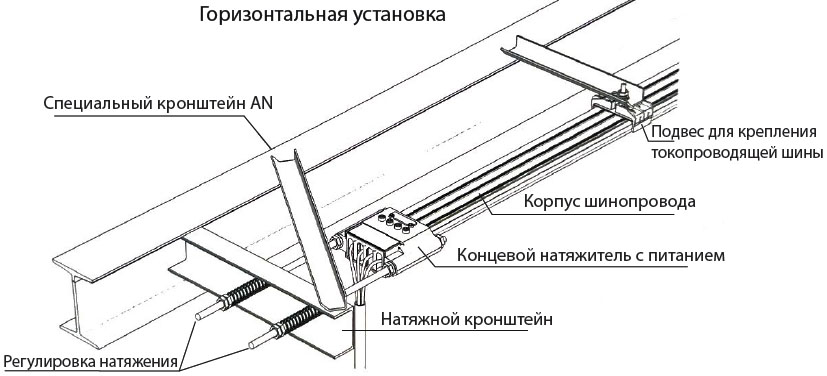

Стандартная схема монтажа
Корпус AN4P (только для помещений)
• Номинальные параметры: 600V; 50A~140A, 4 шины
• Материал проводника: медь
• Материал изоляционной оболочки: жесткий ПВХ (термостойкость: 75°C)
• Цвет: оранжевый (опасный цвет)
| Модель | Кол-во полюсов | Сечение проводника (мм²) | Макс. ток (А) | Код заказа |
| AN761004 | 4 | 4x10 | 50A | 761004 |
| AN761504 | 4 | 3x15+1x10 | 80A | 761504 |
| AN762004 | 4 | 3x20+1x10 | 100A | 762004 |
| AN762504 | 4 | 3x25+1x10 | 120A | 762504 |
| AN763504 | 4 | 3x35+1x15 | 140A | 763504 |
Корпус AN3P (только для помещений)
• Номинальные параметры: 600V; 50A~120A, 3 шины
• Материал проводника: медь
• Материал изоляционной оболочки: жесткий ПВХ (термостойкость: 75°C)
• Цвет: оранжевый (опасный цвет)
| Модель | Кол-во полюсов | Сечение проводника (мм²) | Макс. ток (А) | Код заказа |
| AN761003 | 3 | 3x10 | 50A | 761003 |
| AN761503 | 3 | 3x15 | 80A | 761503 |
| AN762003 | 3 | 3x20 | 100A | 762003 |
| AN762503 | 3 | 3x25 | 120A | 762503 |
Корпус AN5P (только для помещений)
• Номинальные параметры: 600V; 50A~120A, 5 полюсов
• Материал проводника: медь
• Материал изоляционной оболочки: жесткий ПВХ (термостойкость: 75°C)
• Цвет: оранжевый (опасный цвет)
| Модель | Кол-во полюсов | Сечение проводника (мм²) | Макс. ток (А) | Код заказа |
| AN761005 | 5 | 5x10 | 50A | 761005 |
| AN761505 | 5 | 5x15 или 3x15+2x10 | 80A | 761505 |
| AN762005 | 5 | 5x20 или 3x20+2x10 | 100A | 762005 |
| AN762505 | 5 | 5x25 или 3x25+2x10 | 120A | 762505 |
Корпус AN2P (только для помещений)
• Номинальные параметры: 600V; 50A~80A, 2 полюса
• Материал проводника: медь
• Материал изоляционной оболочки: жесткий ПВХ (термостойкость: 75°C)
• Цвет: оранжевый (опасный цвет)
| Модель | Кол-во полюсов | Сечение проводника (мм²) | Макс. ток (А) | Код заказа |
| AN761002 | 2 | 2x10 | 50A | 761002 |
| AN761502 | 2 | 2x15 | 80A | 761502 |
* Также может использоваться при напряжении 380В, 220В или других, не превышающих 1000В.
Примечание: до стандарта на 5Р номинальный ток составлял 80А. Другие значения изготавливаются на заказ.
80А - стандартный продукт, остальные изготавливаются под заказ.
Одинарный токосъемник AN769060
Двойной токосъемник AN769080
| Модель | Номинал | Вес (кг) | Материал | Код заказа | Примечание |
| AN769060 | 660V60A | 0.17 | Пластиковые держатели с металлографитовыми щетками | 769060 | фаза |
| AN769065 | 660V60A | 0.17 | 769065 | ноль | |
| AN769080 | 660V120A | 0.34 | 769080 | фаза | |
| AN769085 | 660V120A | 0.34 | 769085 | ноль |
Буксирный кронштейн / Кронштейн для крепления токосъемника
| Модель | Тип | Вес (кг) | Материал | Код заказа |
| AN769103 | 2P/3P | 0.122 | сталь | 769103 |
| AN769104 | 4P | 0.168 | сталь | 769104 |
| AN769105 | 5P | 0.192 | сталь | 769105 |
Металлографитовая щетка
| Модель | Назначение | Вес (кг) | Материал | Код продукта | Примечание |
| AN769010 | для токосъемника | 0.075 | пластик и уголь | 769010 | фаза |
| AN769015 | для токосъемника | 0.075 | пластик и уголь | 769015 | ноль |
Буксировочный рычаг
| Модель | Тип | Длина (мм) | Вес (кг) | Материал | Код продукта |
| AN769122 | 2P | 180 | 0.49 | сталь | 769122 |
| AN769133 | 3P | 200 | 0.58 | сталь | 769133 |
| AN769144 | 4P | 220 | 0.65 | сталь | 769144 |
| AN769155 | 5P | 240 | 0.73 | сталь | 769155 |
Подвес для крепления токопроводящей шины
| Тип | Модель | Вес (кг) | Материал | Артикул |
| AN768502 | 2P | 0.045 | инж. пластик | 768502 |
| AN768503 | 3P 50A-120A | 0.070 | инж. пластик | 768503 |
AN768504 | 4P 50A-120A | 0.080 | инж. пластик | 768504 |
AN768514 | 4P 140A | 0.078 | инж. пластик | 768514 |
AN768524 | 4P 50A-140A | 0.064 | инж. пластик | 768524 |
AN768525 | 5P 50A-120A | 0.075 | инж. пластик | 768525 |
Соединительная коробка (промежуточное питание)
| Модель | a | b | c |
| 2P | 120 | 50 | 47 |
| 3P | 120 | 70 | 47 |
| 4P | 120 | 90 | 47 |
| 5P | 120 | 110 | 47 |
| Тип | Модель | Номинал | Вес (кг) | Артикул |
| AN768302 | 2P | 2P660V100A | 0.15 | 768302 |
| AN768303 | 3P | 3P660V100A | 0.20 | 768303 |
| AN768304 | 4Р | 4P660V100A | 0.25 | 768304 |
| AN768305 | 5Р | 5P660V100A | 0.30 | 768305 |
Натяжное устройство (концевое питание)
| Тип | Размер А, мм | Размер B, мм | Размер C, мм | Размер D, мм | Размер E, мм | Размер F, мм |
| 2P | 92 | 350 | 65 | 105 | 90 | 100 |
| 3P | 112 | 350 | 85 | 105 | 90 | 100 |
| 4P | 132 | 350 | 105 | 105 | 90 | 100 |
| 5P | 152 | 350 | 125 | 105 | 90 | 100 |
| Тип | Модель | Номинал | Вес (кг) | Артикул | Примечание |
| AN768002 | 2P, с питающим соединением | 2P660V120A | 0.55 | 768002 | 1 натяжитель в комплекте: каждый комплект упакован отдельно |
| AN768012 | 2P, с питающим соединением | 2P660V120A | 0.60 | 768012 | |
AN768003 | 3P, с питающим соединением | 3P660V120A | 0.95 | 768003 | |
AN768013 | 3P, с питающим соединением | 3P660V120A | 1.00 | 768013 | |
AN768004 | 4P, с питающим соединением | 4P660V140A | 1.05 | 768004 | |
AN768014 | 4P, с питающим соединением | 4P660V140A | 1.10 | 768014 | |
AN768005 | 5P, с питающим соединением | 5P660V120A | 1.15 | 768005 | |
AN768015 | 5P, с питающим соединением | 5P660V120A | 1.20 | 768015 |
Технические параметры установки
1. Основные параметры

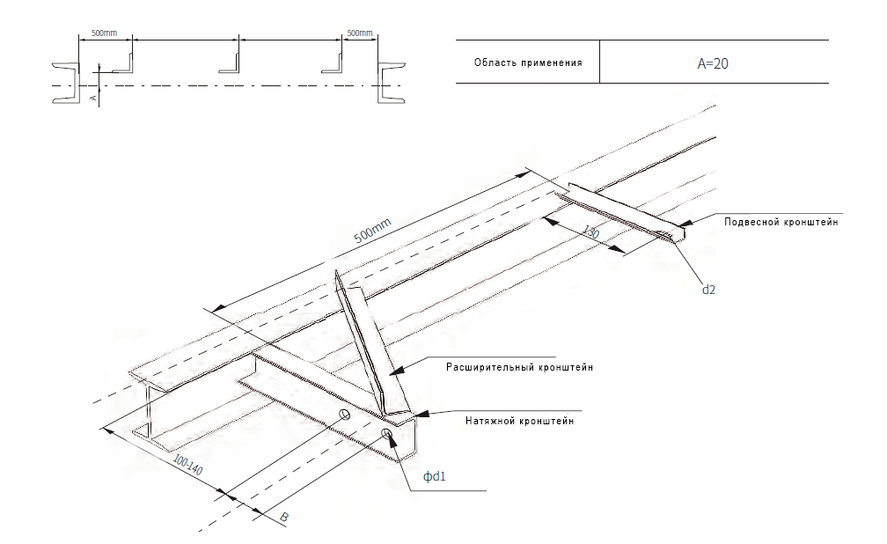

а. Структура и расположение подвесного и натяжного кронштейнов
Тип | B (мм) | C (мм) | d1 (мм) | d2 (мм) |
3P | 84 | 130 | 11 | 10.5 x 30 |
4P | 104 | 130 | 11 | 10.5 x 30 |
5P | 124 | 130 | 11 | 10.5 x 30 |
| Расстояние установки | Стандартное расстояние между подвесами 1.2 м, максимальное — не более 2 м | |
| Тип кронштейна | Натяжной кронштейн или кронштейн натяжения | -80 или -100 |

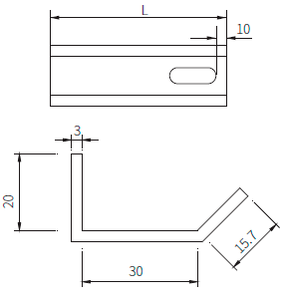

| Специальный кронштейн | Cпециально подобранный опорный кронштейн. AN, L=220 | |
Тип | Модель | Вес (кг) | Материал | Артикул |
AN769303 | 3P, L=200 мм | 0.29 | Сталь | 769303 |
AN769304 | 4P, L=220 мм | 0.31 | Сталь | 769304 |
AN769305 | 5P, L=240 мм | 0.33 | Сталь | 769305 |

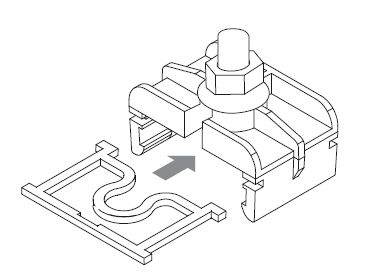

Установка подвесного зажима
Подвесной зажим может быть установлен спереди или сбоку.
а. Боковая установка:
Вставьте фиксатор скользящего проводника в корпус подвеса, начиная с переднего конца направляющей, затем переместите его в нужное монтажное положение.
b. Передняя установка:
Вставьте фиксатор скользящего проводника сверху корпуса подвеса под углом 45°C, зафиксируйте в пазу корпуса подвеса.
Для демонтажа сначала используйте игольчатые плоскогубцы или отвертку, чтобы извлечь фиксатор, после чего корпус подвес можно снять с направляющей.

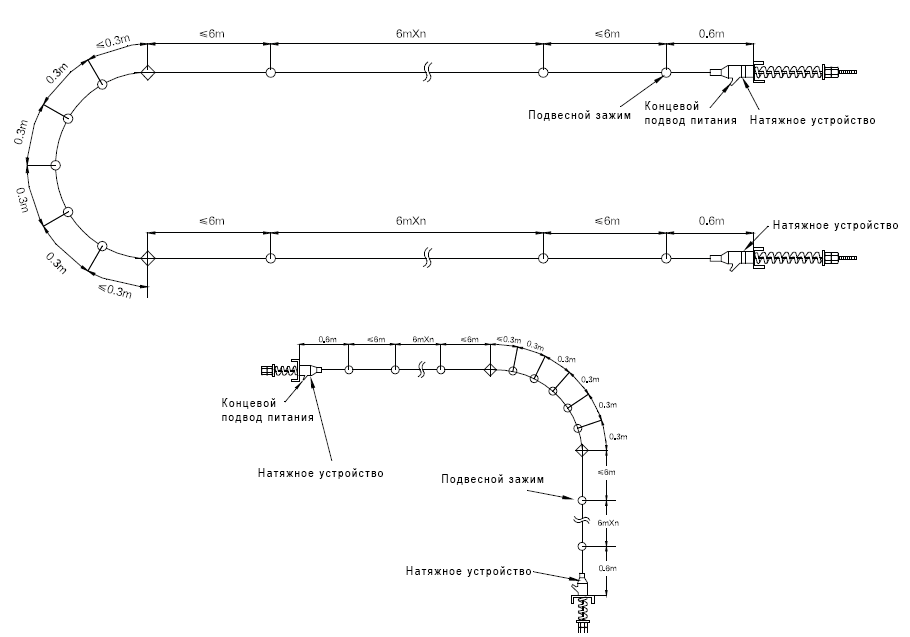

Пример специальной установки
Установка натяжителя с концевым питанием
Важные замечания по установке.
a. Подготовка к установке
Определите расстояние между двумя натяжными кронштейнами, как показано на рисунке. Расстояние между натяжными кронштейнами: L = 500 мм.

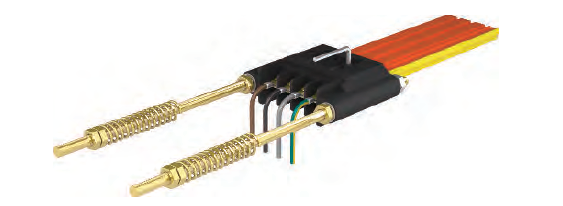

b. Пропустите токопроводящую шину через натяжитель и закрепите винтами.

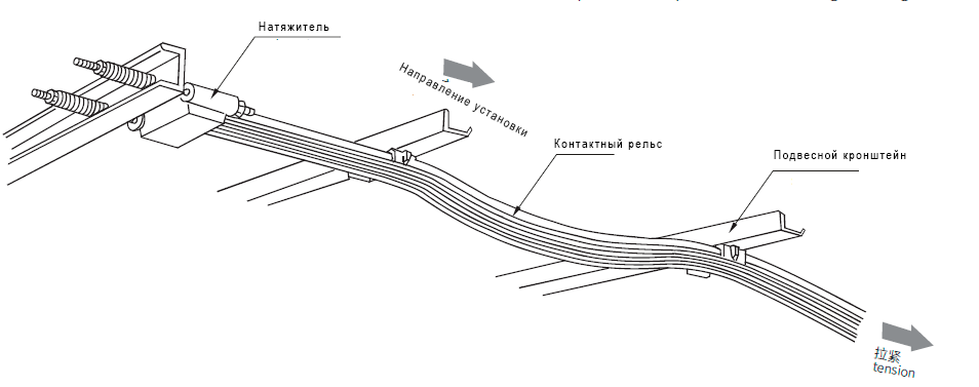

c. После установки натяжителя на одном конце, подвесьте шину с помощью троса поэтапно, затем вставьте ее в подвесы и закрепите.
Настройка натяжения
Размер натяжения зависит от температуры. Оно должно быть рассчитано таким образом, чтобы компенсировать удлинение шины при измерении температуры.
Для удобства регулировки следует рассчитать длину пружины в сжатом состоянии.
Формула расчета:
a = 140 + 16.6 × 103 × (T + 10) × L ± 15 мм
где:
T - температура окружающей среды при установке, °C
L - эффективная длина шины, м
Эффективная длина шины: при натяжении с двух концов составляет 1/2 от полной длины.

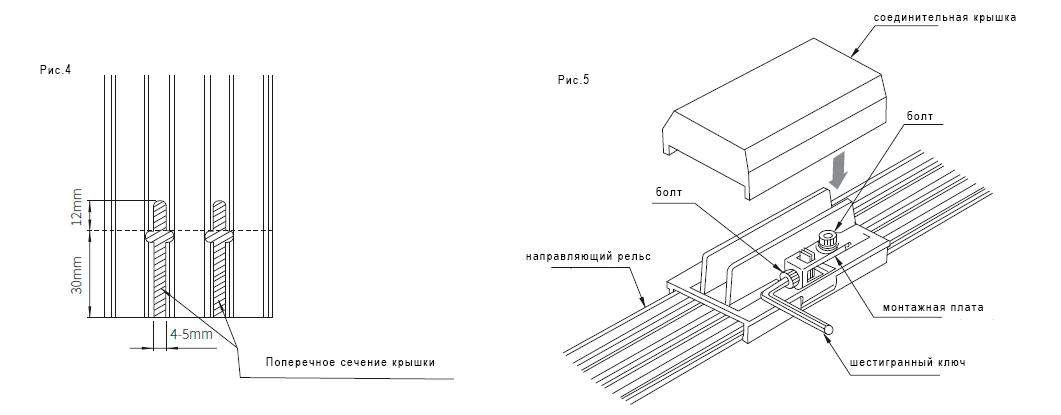

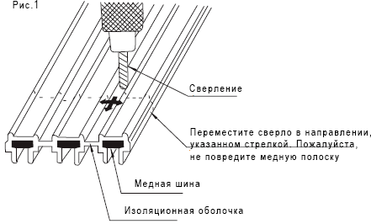

Установка соединительной коробки (питание по средней линии)
Установка изогнутого соединителя
Снимите изоляцию на 30 мм, изогните медную полосу под углом 90°C с помощью плоскогубцев, вставьте ее в соединительную коробку и закрепите. Эта соединительная коробка может использоваться для подачи питания.
После снятия оболочки токопроводящей шины, которую необходимо подключить, вставьте медные полосы в специальный разъем, затем согните под углом 90°C. Стандартная высота изгиба - 3 см, максимум - 3,5 см. После чего затяните винты.
Если необходимо подключить питание, зафиксируйте соединительный кабель непосредственно на винт, как показано на рисунке. Затем просверлите верхнюю крышку коробки и установите водонепроницаемый кабельный разъем, выведите питающий кабель через герметичный ввод.
Совет: винты должны быть затянуты полностью.

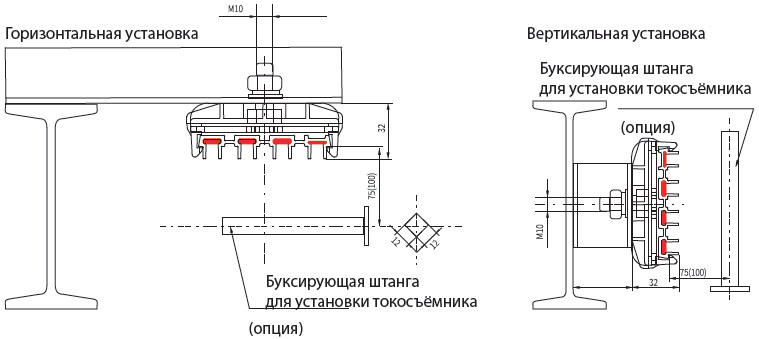

Установка токосъемника
а. Установка токосъемника:
Определите длину тягового устройства в соответствии с количеством токоприемников и монтажным пространством. Расстояние между верхним и нижним краем токопроводящей шины должно быть симметричным с допуском ±5 мм. При установке токосъемника его опорный рычаг должен располагаться параллельно шинопроводу.
b. Проверка установки:
Проверьте параллельность между токопроводящей шиной и направляющей движущейся части токосъемника. Допускается отклонение не более ±20 мм. После установки проведите пробный запуск и проверьте прохождение медных пластин токосъемника через все контрольные точки. При необходимости устраните неисправности и затяните все крепежи. Через месяц эксплуатации снова затяните все резьбовые соединения.
Требования к монтажу и обслуживанию
• Минимальный радиус упаковки: R = 400 мм.
• Минимальный радиус установки: R = 800 мм.
Произведите установку согласно монтажным размерам токосъемника.
При наличии посторонних предметов на медной шине - удалите их щеткой.
Прочие технические указания
• После завершения монтажа необходимо провести пробный пуск продолжительностью не менее 10 минут, проверяя стабильность работы всей системы.
Особое внимание уделите положению токосъемника - он должен находиться в пределах зоны эффективного скольжения.
Через месяц эксплуатации выполните проверку всех движущихся компонентов. При необходимости повторно затяните все крепежные элементы.
Если при монтаже или демонтаже оборудования невозможно точно определить размеры шины, выровняйте токосъемник по шине, обеспечив его параллельное расположение на всем участке прохождения.
Пружина токосъемника не должна быть чрезмерно растянута или сжата. Учитывайте температурное расширение и сжатие шины: следуйте правилу "ослабить летом, затянуть зимой".
Если пружина под напряжением вызывает заметную деформацию медной шины - слегка ослабьте пружину после установки.
